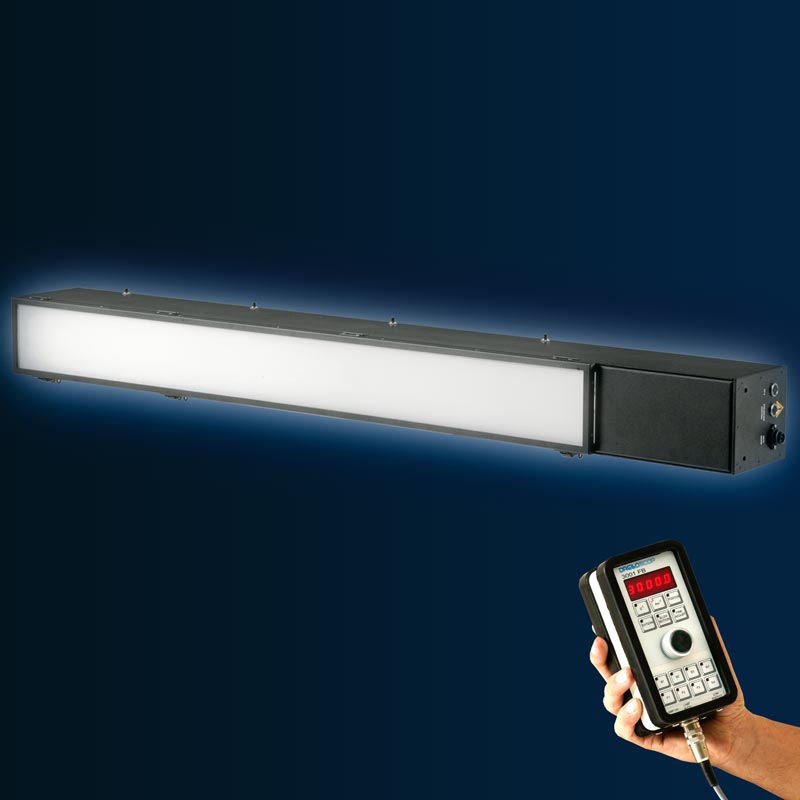

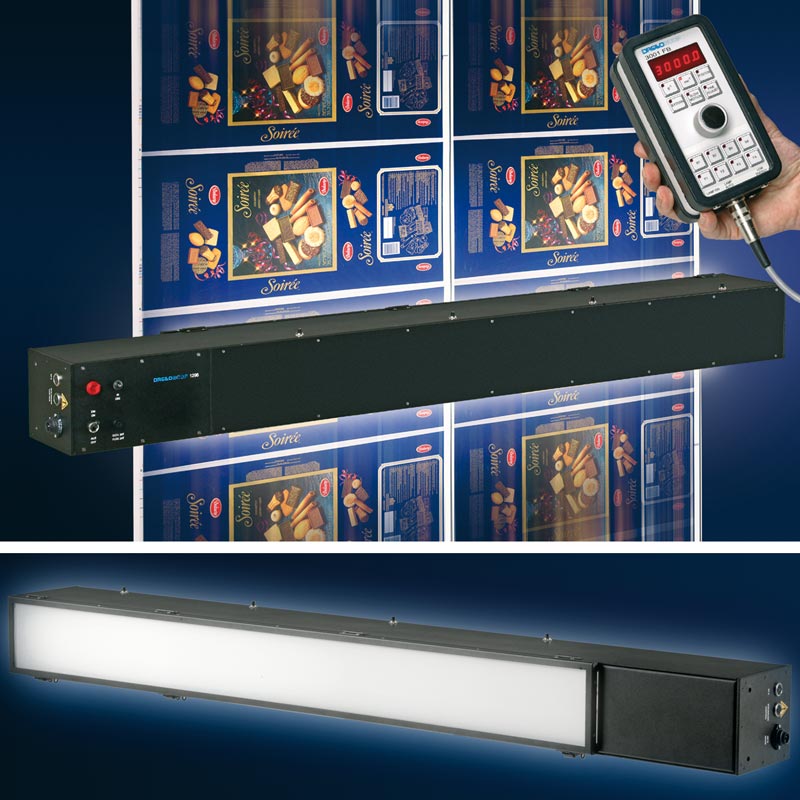

- pour l'observation des bandes imprimées et des bandes de matériau sur les machines d'impression, les rebobineuses ou les découpeuses de bobines
- intensité lumineuse élevée avec illumination homogène pour des largeurs de bande jusqu'à 2000 mm
- conception industrielle robuste et sans interférences pour un fonctionnement continu
- fréquence de flashs jusqu’à 166,67 Hz / 10000 min-1
- commande interne ou externe de la fréquence de flash

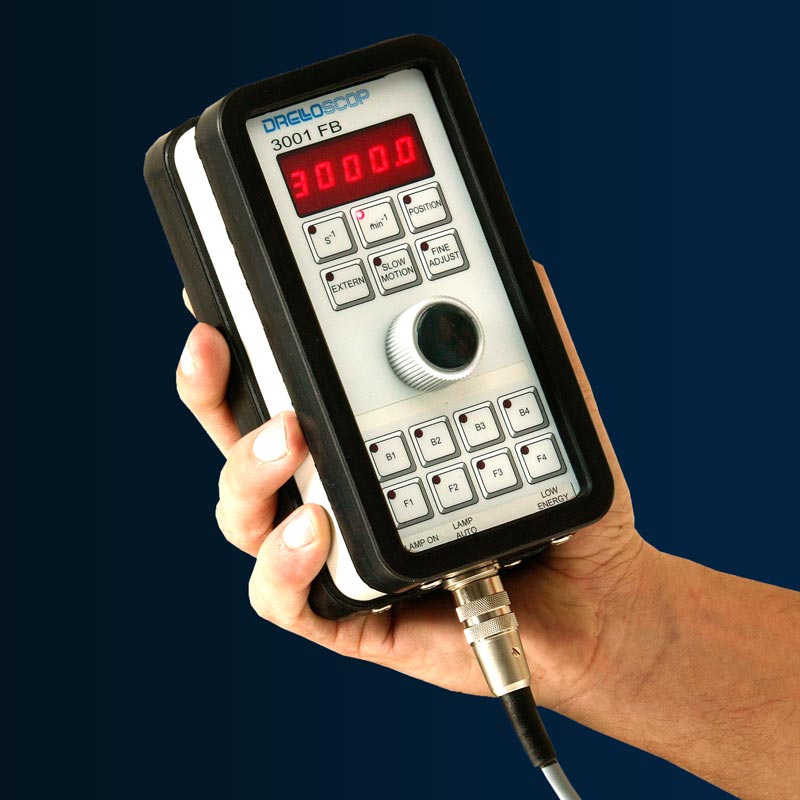

- utilisation simple via télécommande incl. fixation magnétique
- fonction d’observation au ralenti (slow-motion)
- déphasage réglable entre déclenchement externe et flash
- fonction gradateur
- fonction d'arrêt automatique
Alimentation
230 VAC, 50 – 60 Hz (en option 115 VAC)
Puissance absorbée
1296/3: 180 W max.
1296/4: 220 W max.
1296/5: 260 W max.
1296/6: 300 W max.
Dimensions (L x H x P)
1296/3: 1140 x 160 x 140 mm
1296/4: 1440 x 160 x 140 mm
1296/5: 1740 x 160 x 140 mm
1296/6: 2040 × 160 × 140 mm
télécommande 3001 FB: 90 x 170 x 65 mm
Poids
1296/3: env. 22 kg
1296/4: env. 26 kg
1296/5: env. 30 kg
1296/6: env. 32 kg
télécommande 3001 FB: env. 0,8 kg
Gamme de fréquence en Hz / min-1
0,5 – 166,67 Hz / 30 – 10000 min-1
Réglage interne de la fréquence
bouton rotatif sur la télécommande 3001 FB
Réglage externe de la fréquence
impulsions rectangulaires 0,3 – 24 Vs
Affichage
numérique à 5 chiffres, 7-segment d‘affichage sur la télécommande 3001 FB,
affichage en Hz / min-1
Déphasage
0° – 360° (en mode déclenchement externe)
Fonction d’observation au ralenti
fréquence de battement ± 2,000 Hz (en mode déclenchement externe)
Fonction d'arrêt automatique
activable - 3 min.
Intensité de lumière (dépendant de la fréquence)
1880 lux max. (@ 30 cm) / 676 lux max. (@ 50 cm)
Surface illuminée
1296/3: env. 1000 x 360 mm (@ 30 cm) / env. 1666 x 600 mm (@ 50 cm)
1296/4: env. 1300 x 360 mm (@ 30 cm) / env. 2166 x 600 mm (@ 50 cm)
1296/5: env. 1600 x 360 mm (@ 30 cm) / env. 2666 x 600 mm (@ 50 cm)
1296/6: env. 1900 x 360 mm (@ 30 cm) / env. 3166 x 600 mm (@ 50 cm)
Source de lumière
tubes flash à quartz 302-2
Nombre de sources de lumière
1296/3: 3 pcs.
1296/4: 4 pcs.
1296/5: 5 pcs.
1296/6: 6 pcs.
Température d‘utilisation
0° ... +50° C
Température de stockage
-20° ... +70° C
Classe de protection
IP30
IP50 (télécommande 3001 FB)
Certification
CE
Capteur de contraste disponible en option comme accessoire.
Sous réserve de modifications techniques.
Versions/Tailles:
N° d’art. 0D1129600033 - DRELLOSCOP 1296/3 - largeur de bande 1000 mm avec 3 tubes flash
N° d’art. 0D1129600043 - DRELLOSCOP 1296/4 - largeur de bande 1300 mm avec 4 tubes flash
N° d’art. 0D1129600053 - DRELLOSCOP 1296/5 - largeur de bande 1600 mm avec 5 tubes flash
N° d’art. 0D1129600063 - DRELLOSCOP 1296/6 - largeur de bande 2000 mm avec 6 tubes flash
Contenu de la livraison:
- DRELLOSCOP 1296 (version/taille sélectionnée)
- télécommande 3001 FB incl. câble de connexion 6 m
- câble d'alimentation 2 m
- vitre diffuseur avec protection anti-éclats
- kit de montage (120°)
- tubes flash 302-2 (nombre selon la version/taille sélectionnée)
- connecteur pour déclenchement externe
- manuel d‘utilisation (anglais ou allemand)
Capteur de contraste disponible en option comme accessoire.
