Voltmètre à impulsion stationnaire ISOTEST® HV conti pour détecteurs de porosité stationnaires

... pour être sûr et certain!

Contrôle permanent et externe de la détection de porosité stationnaire avec l’ISOTEST® act.



  • contrôle des appareils d’essai stationnaires ISOTEST® act conformément aux règles et normes applicables
  • adapté pour une opération en continu (trois équipes)
  • equipé des interfaces pour une documentation externe des tensions d’essai et de l’état de fonctionnement
  • immunité maximale dans l’analyse des valeurs mesurées grâce à une technologie optique de pointe

N° d’art. 0190000140

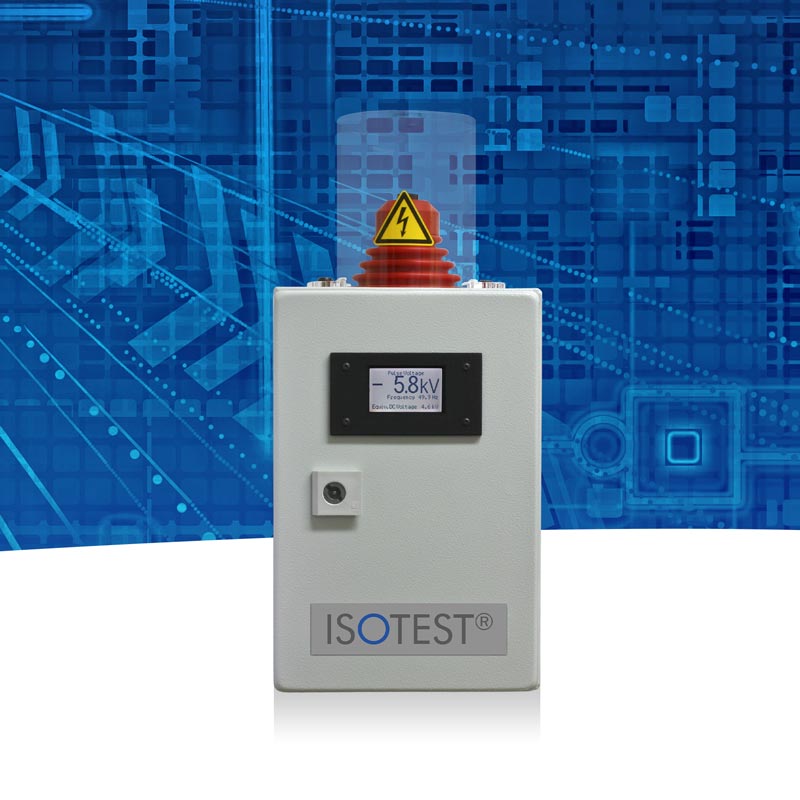

L’ISOTEST® HV conti stationnaire permet la mesure précise des tensions d’impulsion des appareils ISOTEST® act.



Grâce à la mesure sous forme séparée – directement à l‘électrode de test sous charge – le contrôle est surveillé « en ligne » et conformément aux normes et règles applicables.

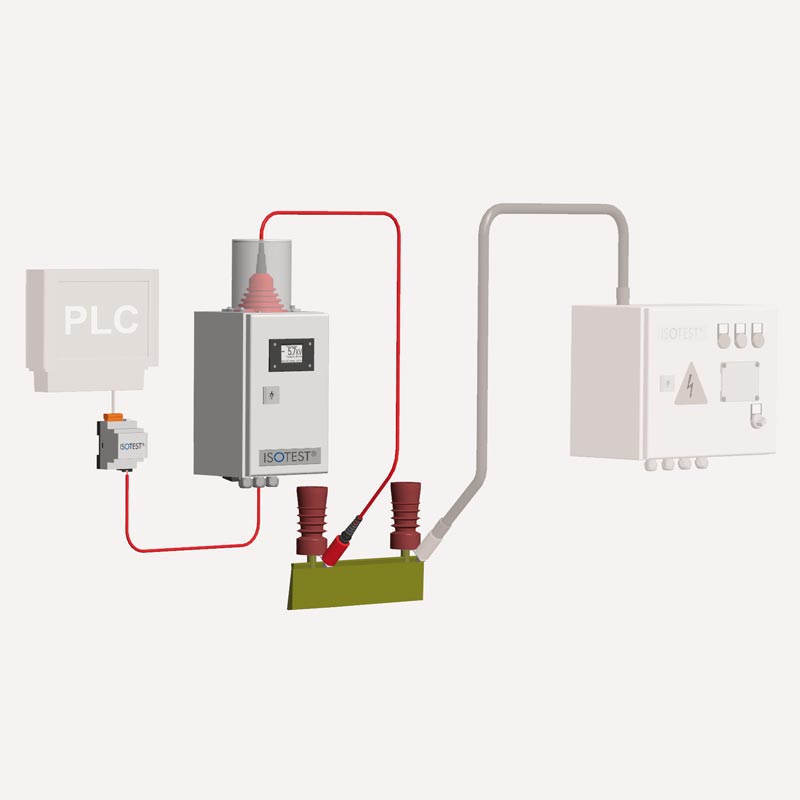

L’ISOTEST® HV conti est équipé de différentes interfaces. Ceci permet la connexion des outils de contrôle externes et ainsi l’enregistrement direct des données dans votre documentation des processus. Dans ce cas, la transmission des signaux de mesure de l’appareil à l’unité d’évaluation s’effectue par un système de communication optique et garantit le maximum en immunité contre perturbations et en sécurité de mesure.

Plage de mesure
1,0 - 30,0 kV tension d’impulsions

Résolution
100 V

Tension d’alimentation
100 - 230 VAC / 50 - 60 Hz

Alimentation
~ 20 W

Entrées
entrée haute tension

Sorties
émetteur pour conducteur à fibres optiques POF 2,2/1 mm
(pour connexion à l‘interface type ISOHVMON)

Température ambiante autorisée
0° C ... +40° C (constante thermique > 10 K/h)

Dimensions du boîtier (L x l x H)
260 x 160 x 460 mm

Poids
5 kg (sans accessoires de test)



Interface Typ ISOHVMON

Entrées
récepteur pour conducteur à fibres optiques POF 2,2/1 mm
(pour connexion à l’ISOTEST HV conti)

Sorties
2 sorties analogiques 0 – 10 VDC
2 sorties de commande (sans potentiel, max. 30 V / 200 mA)
1 émetteur pour conducteur à fibres optiques POF 2,2/1 mm

Tension d’alimentation
24 VDC

Alimentation
~ 4 W

Interface
USB type B

Température ambiante autorisée
0° C ... +40° C (constante thermique > 10 K/h)

Dimensions (L x l x H)
70 x 60 x 90 mm (incl. fixation sur rail DIN TS35)

Poids
0,12 kg (sans accessoires)



Modifications dans le cadre de progrès techniques réservées.

  • ISOTEST® HV conti
  • câble de mesure haute tension, 3 m
  • câble spéciale à fibre optique, 10 m
  • interface Type ISOHVMON incl. transformateur d‘alimentation
  • logiciel « ELMED ISOTEST HV Monitor Control » (pour le paramétrage des signaux de sortie)
  • manuel d’utilisation
  • attestation de contrôle en usine
